Săm soi nội thất smartphone Nexus 4

Tùng Phạm,

Nhìn chung, Nexus 4 là smartphone khá dễ sửa chữa và thay thế khi có hỏng hóc xảy ra.

Mới được ra mắt những chiếc điện thoại Nexus 4 đã nhanh chóng trở thành ngôi sao trong giới smartphone bởi cấu hình cao cùng mức giá khá hợp lý. Đó cũng là một phần lý do mà các chuyên gia của Ifixit đã đưa sản phẩm này lên bàn mổ để "săm soi".

Trước hết hãy cùng điểm lại cấu hình của Nexus 4.

- Vi xử lý Qualcomm Snapdragon S4 Pro cho tốc độ 1,5 GHz.

- 2 GB RAM.

- Màn hình IPS LCD kích thước 4,7 inch cho độ phân giải 768x1280 pixels.

- Camera sau 8 megapixel.

- Camera trước 1,3 megapixel.

- Giao tiếp NFC.

- Hệ điều hành Android 4.2 Jelly Bean.

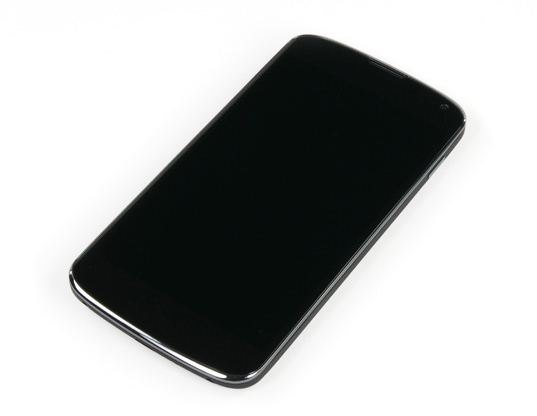

Ngoại hình của Nexus 4 khá thon gọn nhẹ nhàng với các góc được bo tròn cùng viền kim loại cứng cáp tạo điểm nhấn.

Nexus 4 là sản phẩm hợp tác giữa Google và LG.

So sánh một chút từ trái qua phải là iPhone 4S, iPhone 5, Samsung Galaxy Nexus, Samsung Galaxy SIII và LG Nexus 4. Có thể thấy thiết kế của Nexus 4 khá giống với Galaxy Nexus. Đối chiếu với các thông số của Galaxy Nexus thì sản phẩm điện thoại của LG nhẹ hơn (139 g vs 135 g), dày hơn (9.1 mm vs 8.9 mm) và rộng hơn (68.7 mm vs 67.9 mm).

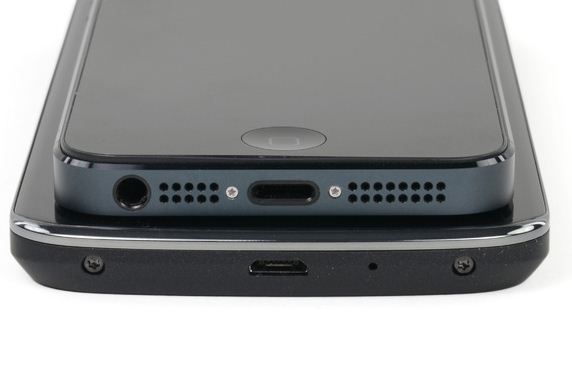

Thiết kế cạnh dưới của Nexus 4 có nhiều điểm tương tự như iPhone 5 với cổng kết nối nằm ở giữa và hai chiếc ốc vít nằm đối xứng hai bên. iPhone 5 sử dụng hai con ốc 5 cạnh đặc trưng của dòng sản phẩm này trong khi Nexus 4 lại sử dụng ốc Torx khá phổ biến. Do vậy mà vấn đề tháo ốc của Nexus 4 dễ dàng hơn so với iPhone do không gặp phải rắc rối từ việc thiếu phụ tùng.

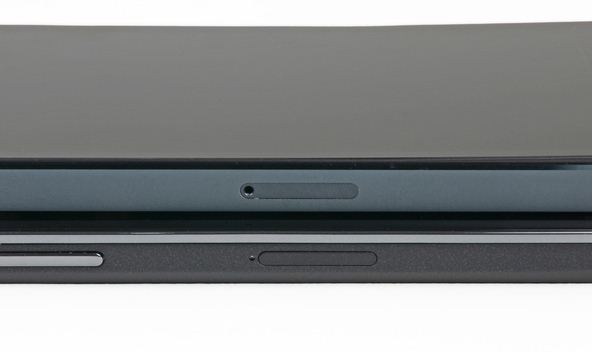

Nexus 4 cũng sử dụng thiết kế khe SIM tương đồng với khe SIM của iPhone 5. Tuy nhiên nhìn kỹ thì lỗ đẩy SIM của Nexus 4 nhỏ hơn nhiều so với của iPhone 5. Bởi vậy, người dùng sẽ gặp nhiều khó khăn khi tháo SIM trên Nexus 4 hơn. Nhìn chung bạn có thể sử dụng một que tăm để tháo SIM trên iPhone 5 nhưng phải sử dụng một cây kim để làm việc tương tự trên chiếc điện thoại của LG.

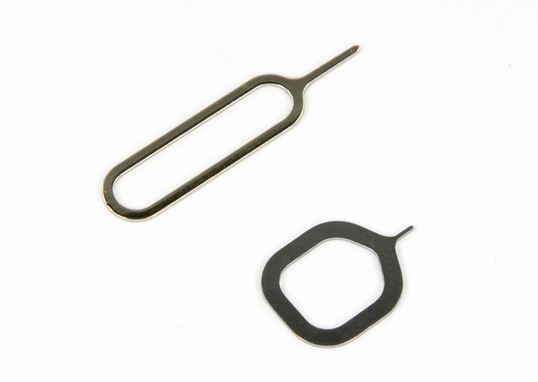

So sánh công cụ tháo SIM của iPhone 5 (trái) và công cụ tháo SIM của Nexus 4 (phải). Đầu chọc của công cụ chọc SIM dành cho Nexus 4 nhỏ hơn khá nhiều.

Nexus 4 sử dụng micro SIM trong khi iPhone 5 sử dụng nano SIM với kích thước nhỏ hơn.

Sau khi đã tháo hai con ốc Torx trên Nexus 4, chúng ta dùng công cụ chuyên dụng để bật nắp máy lên.

Mở nắp máy Nexus 4 bằng công cụ này rất dễ dàng trong khi nếu mở bằng tay không bạn sẽ phải vất vả hơn khá nhiều.

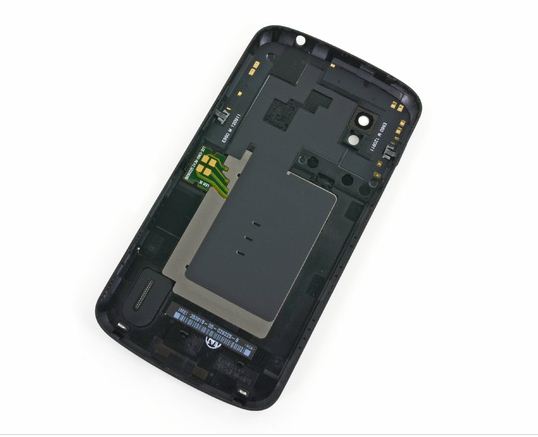

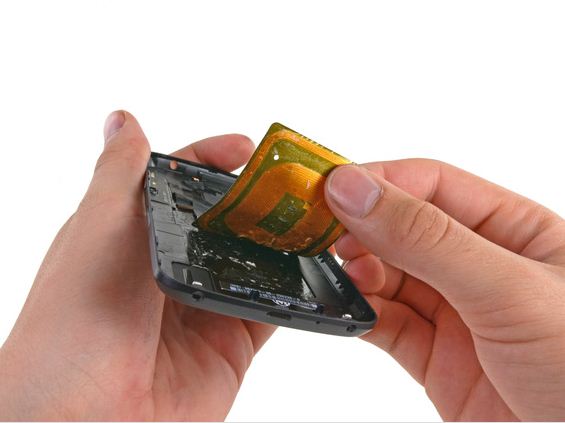

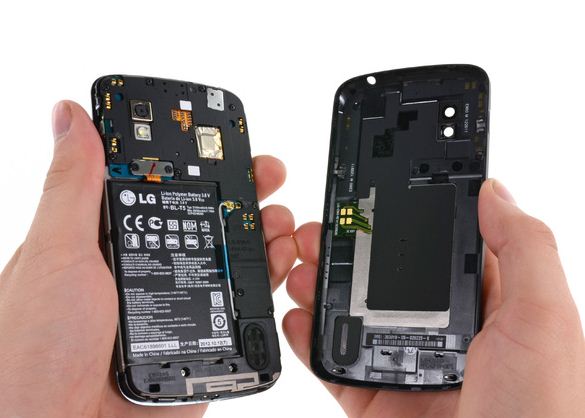

Mặt sau của Nexus 4 là nơi ẩn chứa con chip NFC.

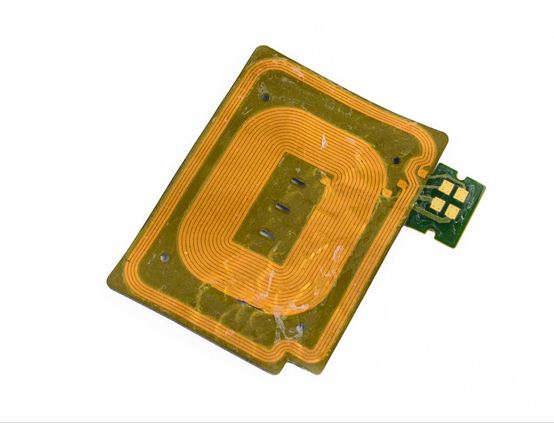

Cận cảnh chip NFC trên LG Nexus 4.

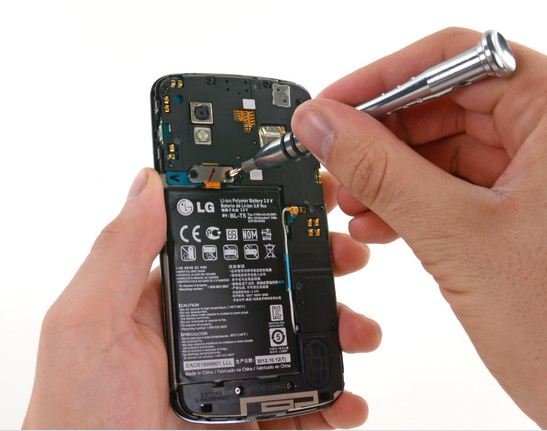

Tiếp tục tháo phần nối pin với bảng mạch của Nexus 4.

Khả năng tháo pin của Nexus 4 là dễ dàng nhưng tốt nhất vẫn nên cẩn thận bằng cách sử dụng công cụ chuyên dụng.

Tháo pin khá dễ dàng thế nên vấn đề pin trên Nexus 4 hoàn toàn có thể khắc phục được một cách dễ dàng.

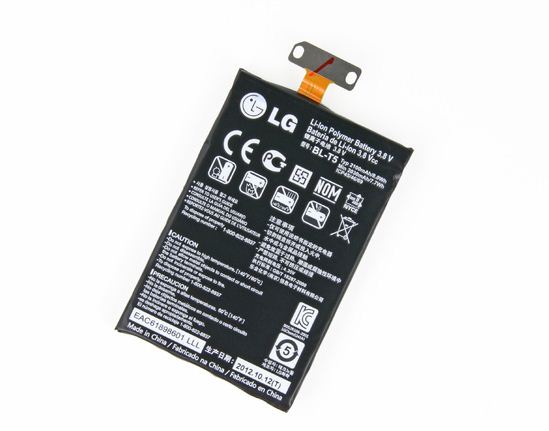

Cận cảnh viên pin của Nexus 4. Pin của máy có dung lượng khá lớn ở mức 2100 mAh.

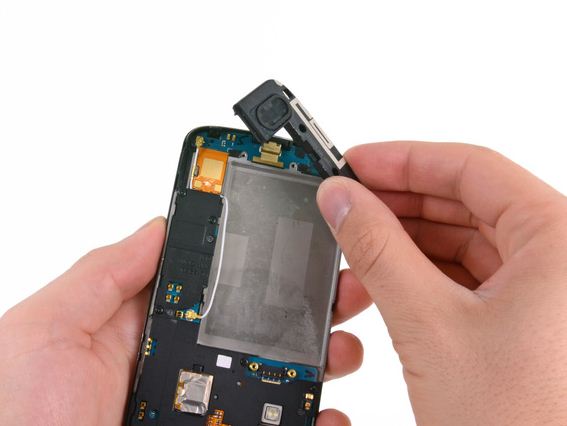

Sau màn tháo pin Nexus 4, chúng ta tiếp tục tháo loa ngoài của máy. Loa ngoài của Nexus 4 không gắn với bo mạch chủ của máy bằng cáp mà bằng hai con ốc vít. Vì thế mà người dùng không cần phải nhẹ nhàng khi tháo loa. Đây được coi là một điểm cộng cho tính dễ sửa chữa của Nexus 4.

Như đã nói ở trên tháo loa ngoài Nexus 4 là khá dễ dàng.

Chẳng phải lo làm rách cáp nữa.

Bo mạch chủ của Nexus 4 được bảo vệ bằng một miếng nhựa rất chắc chắn.

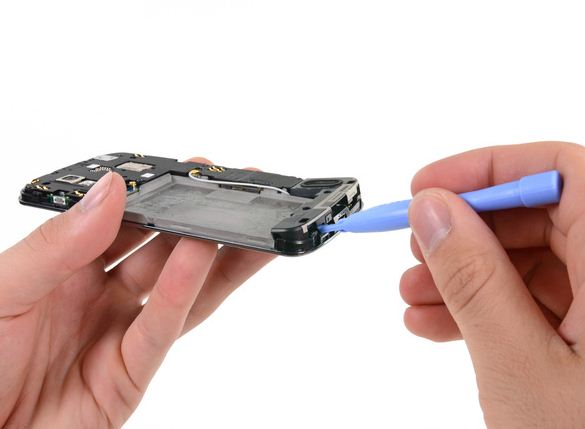

Khả năng tháo miếng nhựa này ra cũng rất dễ dàng.

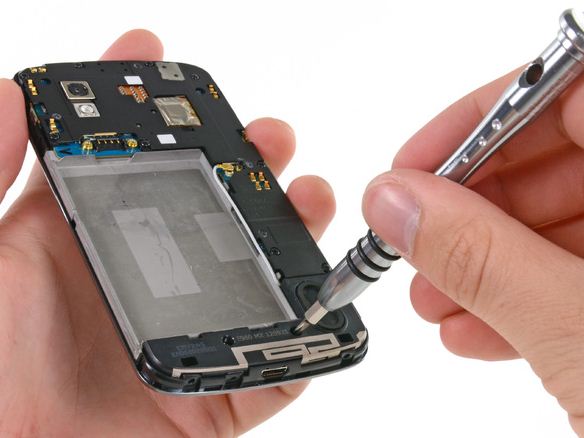

Tuy nhiên nó lại gây mất thời gian bởi có tới 15 con ốc gắn miếng nhựa này vào bo mạch chủ của máy.

Miếng vỏ nhựa bảo vệ bo mạch chủ của máy cũng là nơi ẩn chứa mô tơ rung.

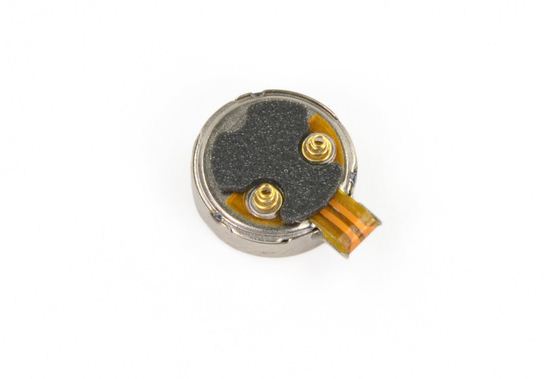

Cận cảnh mô tơ rung có kích thước nhỏ như một nút tai nghe.

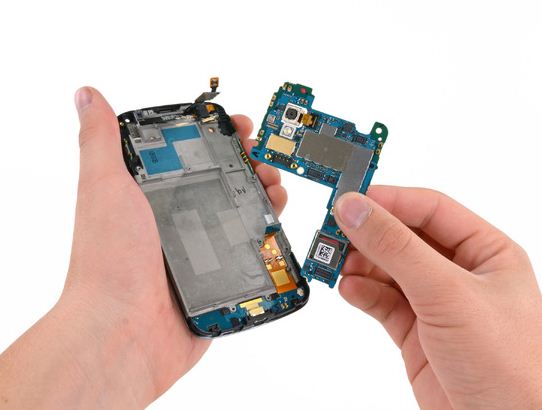

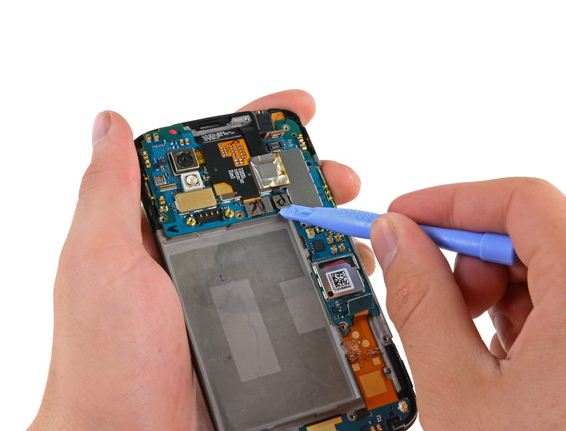

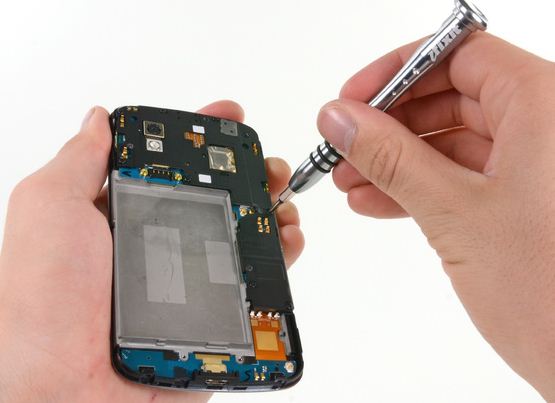

Tháo bo mạch chủ của Nexus 4 dễ thở hơn so với tháo miếng nhựa bảo vệ bởi bo mạch chủ chỉ được nối vào thân máy bằng vài con ốc nhỏ.

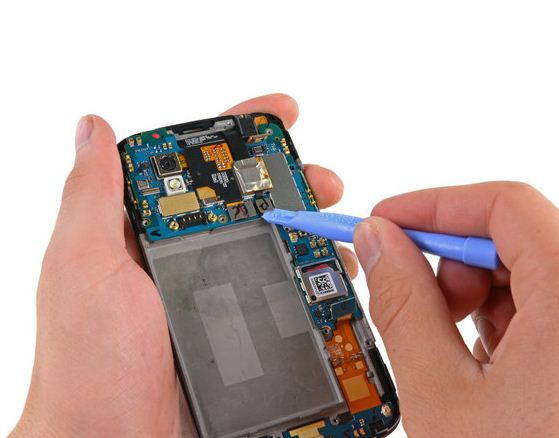

Không cần phải dùng nhiều lực để tháo bo mạch chủ của Nexus 4.

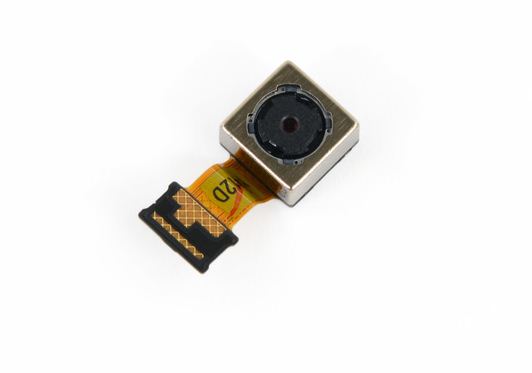

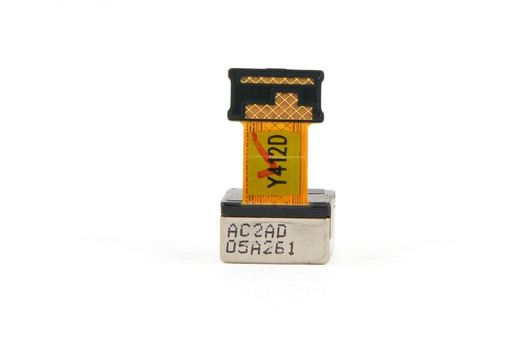

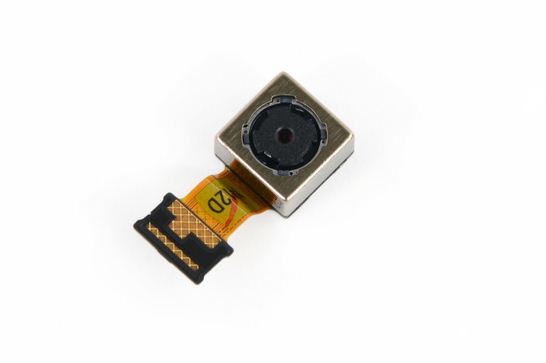

Giống như tháo bo mạch chủ, camera sau của Nexus 4 cũng có thể được gỡ ra một cách dễ dàng.

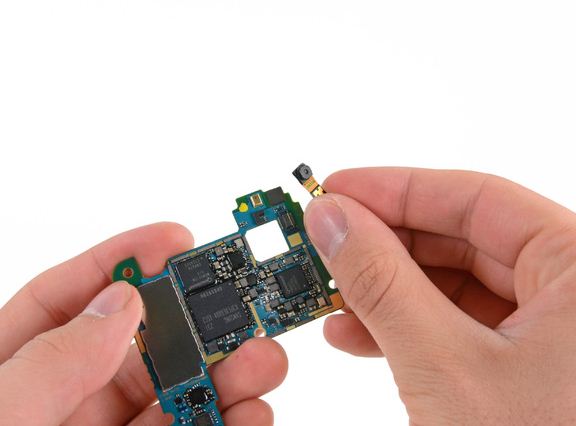

Theo bước camera sau, camera trước của Nexus 4 cũng có thể nhanh chóng được gỡ ra.

Các linh kiện nằm ở mặt trước bo mạch chủ.

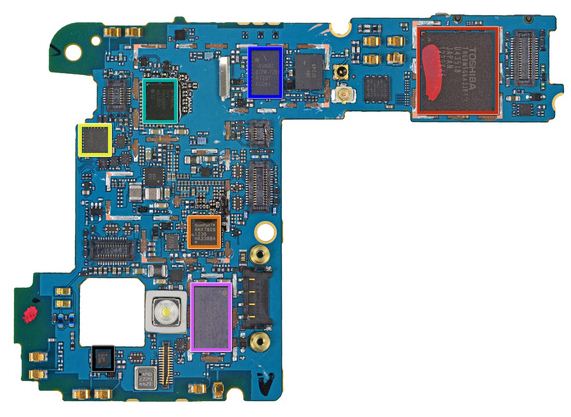

Các linh kiện chính sẽ nằm ở mặt sau bo mạch chủ. Đáng chú ý trong đó là vi xử lý Snapdragon S4 Pro đang được ưa dùng bởi rất nhiều smartphone cao cấp hiện nay. Dòng chip này được sản xuất trên dây chuyền công nghệ 28nm với sức mạnh chủ lực đến từ nhân đồ họa Adreno 320. GPU Adreno 320 cho phép các nhà sản xuất thiết bị và các nhà phát triển phần mềm có thể tạo ra các giao diện người dùng phức tạp cùng các ứng dụng nặng nhưng vẫn đảm bảo độ mượt mà và trơn tru khi xử lý. So sánh với Tegra 3 hay Exynos của Samsung thì Snapdragon cho hiệu năng cao hơn khá nhiều.

Đây là bo mạch phụ của máy, tháo bo mạch phụ Nexus 4 cũng dễ dàng không kém bo mạch chủ.

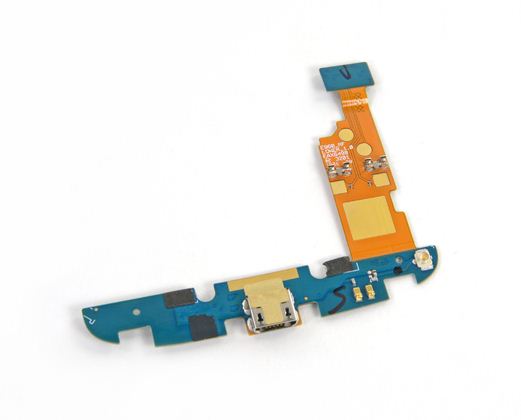

Bo mạch phụ của Nexus 4 là phần kết nối với cổng kết nối microUSB.

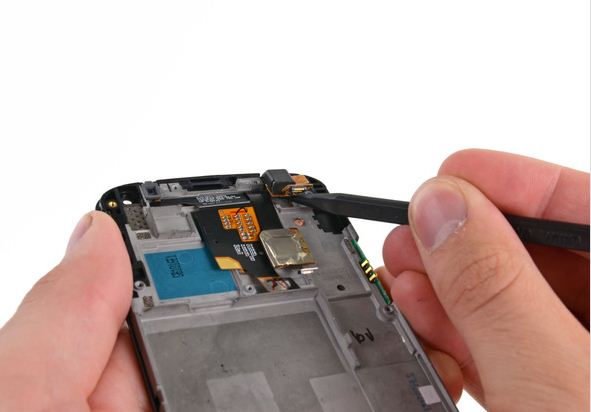

Sau khi tháo bo mạch phụ, các chuyên gia của iFixit tiếp tục tháo nốt phần linh kiện phía trên nơi có cổng cắm tai nghe.

Cận cảnh cổng cắm tai nghe.

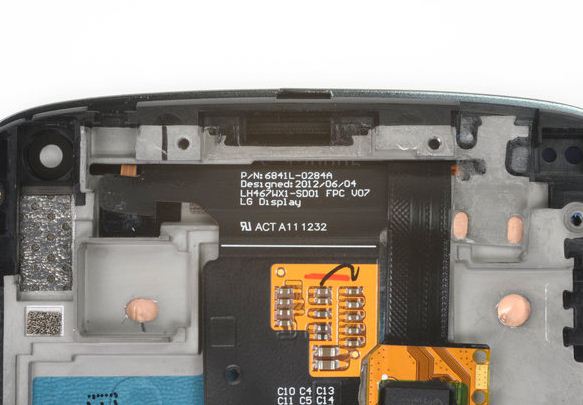

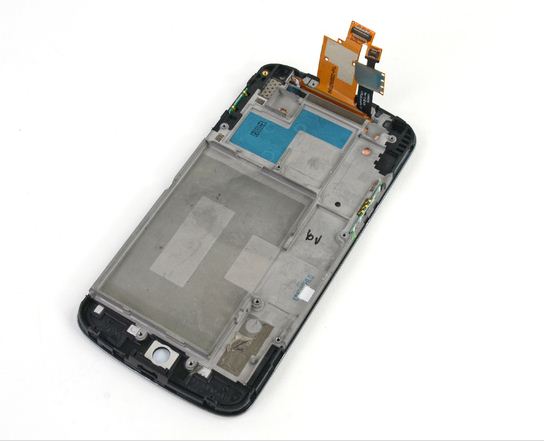

Cuối cùng làm màn hình của Nexus 4 được lôi ra để "soi mói".

Cũng giống như nhiều sản phẩm di động khác đang xuất hiện gần đây. Kính màn hình và màn hình của Nexus 4 được gắn chế với nhau nên một khi màn hình có vấn đế người dùng sẽ phải thay cả cụm với chi phí cao hơn.

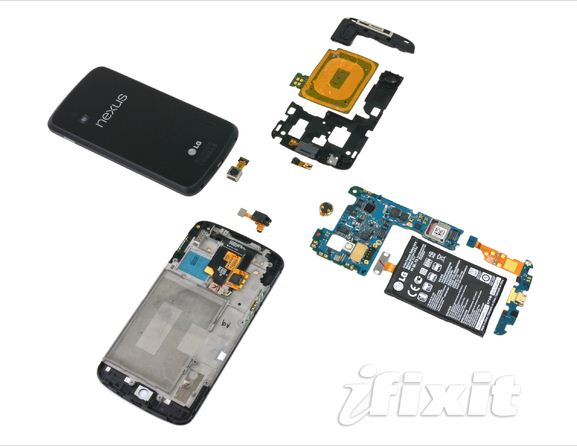

Toàn bộ linh liện của Nexus 4 không đến nỗi quá nhiều, rắc rối hay phức tạp.

Tóm lại, Nexus 4 là một chiếc smartphone khá dễ sửa chữa khi so sánh với những sản phẩm khác mà iFixit đã từng mổ bụng. Có thể tổng kết những ưu và nhược điểm trong quá trình sửa chữa chiếc điện thoại này như sau.

- Mở nắp sau dễ dàng do sử dụng con ốc thông dụng.
- Tháo SIM khó do lỗ chọc SIM nhỏ.
- Các linh kiện không nhiều và lộn xộn.
- Quá trình tháo gỡ các bảng mạch dễ dàng cũng như không tốn nhiều lực.
- Pin được dán vào máy bằng keo khá chắc nên việc tháo pin Nexus 4 mà không có công cụ chuyên dụng hơi khó.
- Màn hình của máy theo kết cấu một cục gây nhiều chi phí khi muốn sửa chữa và thay thế.

Tham khảo: iFixit
